ICWelt.HCHO 甲醛傳感器
1. 產品表述
ICWelt.HCHO 甲醛傳感器是一個通用性、小型化模組。利用電化學原理對空氣中存在的CH2O 進行探測，具有良好的選擇性，穩定性。內置溫度傳感器，可進行溫度補償；同時具有數字輸出與模擬電壓輸出，方便使用；是將成熟的電化學檢測技術與精良的電路設計緊密結合，設計制造出的通用型氣體模組。
2. 傳感器特點
? 一致性好；
? 實時響應；
? 高靈敏度；
? 高分辨率；
? 接口豐富；
? 低功耗；
? 壽命長；
3. 主要應用
空氣凈化器、新風系統、便攜式儀表、空氣質量監測設備、空調、智能家居設備等場所。
4. 技術指標

產品型號	ICWelt.HCHO
檢測氣體	甲醛
干擾氣體	酒精、一氧化碳等氣體

量程	0~5ppm
分辨率	≤0.01ppm
數據輸出	UART（RS232）
數據輸出	DAC(0～5V/0~20mA)
工作電壓	DC 21.5V～25.5V
工作電流	12～150mA
休眠電流	4mA
響應時間	≤60ms
工作濕度	15%～90% RH 無凝露
工作溫度	-5℃～50℃
儲存溫度	-5℃～60℃
使用壽命	2 年（空氣中）

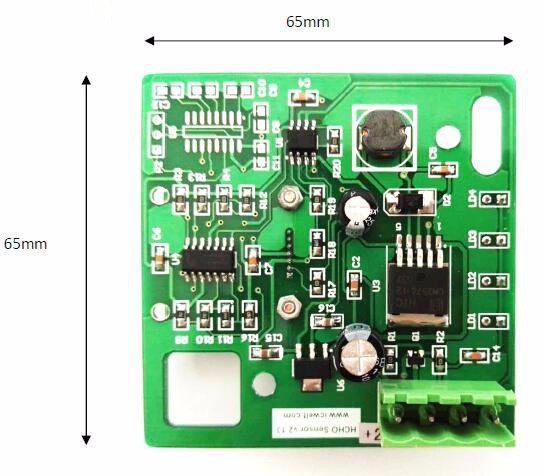

5. 外形尺寸

6. 通訊協議（OPTION）
? 串口通訊方式

波特率	9600
數據位	8
停止位	1
校驗位	N

? 通訊方式：
主動上傳，每一秒發送一次（16 進制）

起始位

氣體名稱

HCHO

單位

ppb

小數位數

氣體濃度

高位

氣體濃度

低位

滿量程高

位

滿量程地

位

校驗值

0xFF

0x17

0x04

0x00

0x25

0x13

0x88

0x25

氣體濃度值=氣體濃度高位*256+氣體濃度低位
? 問答式（16 進制）

起始

位

保留

命令

保留

校驗

值

0xFF

0x01

0x86

0x00

0x79

傳感器返回格式如下：

0	1	2	3	4	5	6	7	8
起始	命令	高位	低位	保留	保留	高位	低位	校驗

位		ug/	ug/m3			ppb	ppb	值
0xFF	0x86	0x00	0x2A	0x00	0x00	0x00	0x20	0x30

氣體濃度值=氣體濃度高位*256+氣體濃度低位
? 問答式和主動上傳的切換
設置問答模式

起始

位

保留

命令

問答

保留

校驗

值

0xFF

0x01

0x78

0x41

0x00

0x46

設置主動上傳模式

起始

位

保留

命令

上傳

保留

校驗

值

0xFF

0x01

0x86

0x40

0x00

0x47

? 校驗和計算
/**********************************************************
* 函數名: unsigned char FucCheckSum(uchar *i,ucharln)
* 功能描述:求和校驗（取發送、接收協議的1\2\3\4\5\6\7 的和取反+1）
* 函數說明:將數組的元素1-倒數第二個元素相加后取反+1（元素個數必須大于2）
**********************************************************/
unsigned char FucCheckSum(unsigned char *i,unsigned
char ln)
{
unsigned char j,tempq=0;
i+=1;
for(j=0;j<(ln-2);j++)
{
tempq+=*i;
i++;
}
tempq=(~tempq)+1;
return(tempq);
}
7. 交叉干擾特性

氣體	濃度	輸出濃度
氨氣	50ppm	0ppm
苯	100ppm	0.1ppm
氯氣	10ppm	0.1ppm
一氯甲烷	5ppm	0.1ppm
丙酮	100ppm	0.2ppm
環氧乙烷	10ppm	0.5ppm

8. 注意事項
? 禁止改動、移位電子元件安裝狀態。
? 模組不可經受過度的撞擊或震動。
? 傳感器建議垂直安裝，增長風扇使用壽命
? 安裝時保證粉塵采集孔空氣流通正常
? 避免粘性粒子進入傳感器，防潮濕，以防影響性能。
9. 電氣接線

接線方式
標號	信號類型
+24V	直流24V 正
GND	直流24V 負
V+	信號輸出正
V-	信號輸出負

ICWelt.HCHO甲醛傳感器使用說明書:

http://icwelt.ahk9.dsdns9.com/Uploads/pdf/ICWELT.HCHO.pdf
